draagbaar mengpaneel (2) - uitgangsmodule 1

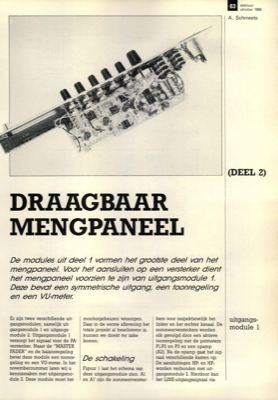

DRAAGBAAR MENGPANEEL De modules uit deel 1 vormen het grootste deel van het mengpaneel. Voor het aansluiten op een versterker dient het mengpaneel voorzien te zijn van uitgangsmodule 1. Deze bevat een symmetrische uitgang, een toonregeling en een VU-metel: Er zijn twee verschillende uit- gangsmodulen, namelijk uit- gangsmodule 1 en uitgangs- module 2. Uitgangsmodule 1 verzorgt het signaal voor de PA- versterker. Naast de "MASTER FADER" en de balansregeling bevat deze module een toonre- geling en een VU-meter. In het novembernummer laten wij u kennismaken met uitgangsmo- dule 2. Deze module moet het monitorgebeuren verzorgen. Daar in de eerste aflevering het totale projekt al beschreven is, kunnen we direkt ter zake komen. De schakeling Figuur 1 laat het schema van deze uitgangsmodule zien. Al en Al" zijn de sommeerverster- kers voor respektievelijk het linker en het rechter kanaal. De sommeerversterkers worden elk gevolgd door een aktieve toonregeling met de potmeters P1,P2 en P3 ...
