satelliet-TV indoor-unit (3)

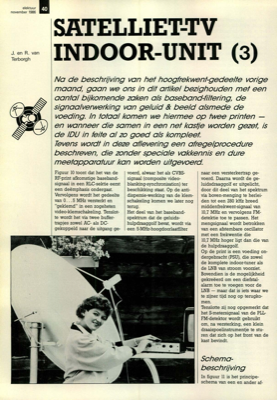

elektuur november 1986 J. en R. van Terborgh 40 SATELLIET-TV INDOOR-UNIT (3) Na de beschrijving van het hoogfrekwent-gedeelte vorige maand, gaan we ons in dit artikel bezighouden met een aantal bijkomende zaken als baseband-filtering, de signaalverwerking van geluid & beeld alsmede de voeding. In totaal komen we hiermee op twee printen - en wanneer die samen in een net kastje worden gezet, is de IDU in feite al zo goed als koorpleet. Tevens wordt in deze aflevering een afregelprocedure beschreven, die zonder speciale vakkennis en dure meetapparatuur kan worden uitgevoerd Figuur 10 toont dat het van de RF-print afkomstige baseband- signaal in een RLC-sektie eerst een deëmphasis ondergaat. Vervolgens wordt het gedeelte van 0...5 MHz versterkt en "geklemd" in een zogeheten video-klemschakeling. Tenslot- te wordt het via twee buffer- trapjes zowel AC- als DC- gekoppeld naar de uitgang ge- voerd, alwaar het als CVBS- signaal (composite video- blanking-synchronisaticn) ter beschikking...
