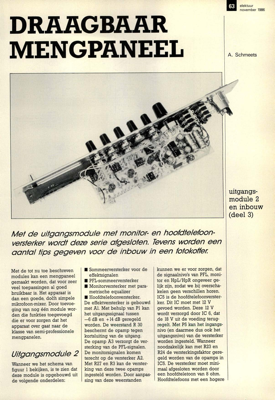

draagbaar mengpaneel (3) - uitgangsmodule 2 en inouw
DRAAGBAAR MENGPANEEL Met de uitgangsmodule met monitor- en hoofdtelefoon- versterker wordt deze serie afgesloten. Tevens worden een aantal tips gegeven voor de inbouw in een fotokoffer Met de tot nu toe beschreven modules kan een mengpaneel gemaakt worden, dat voor zeer veel toepassingen al goed bruikbaar is. Het apparaat is dan een goede, doelt simpele mikrofoon-mixer. Door toevoe- ging van nog eÌeÌn module wor- den die funkties toegevoegd die er voor zorgen dat het apparaat over gaat naar de klasse van semi-professionele mengpanelen. Uitgangsmodule 2 Wanneer we het schema van figuur 1 bekijken, is te zien dat deze module is opgebouwd uit de volgende onderdelen: â– Sommeerversterker voor de effektsignalen â– PFL-sommeerversterker â– Monitorversterker met para- metrische equalizer â– Hoofdtelefoonversterker. De effektversterker is gebouwd met Al. Met behulp van Pl kan het uitgangssignaal tussen —6 dB en +14 dB geregeld worden. De weerstand R 30 beschermt de opamp tegen kor...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
