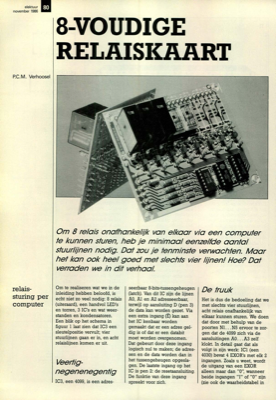

8-voudige relaiskaart - relaissturing per computer
elektuur november 1986 80 P.C.M. Verhoosel relais- sturing per computer Om te realiseren wat we in de inleiding hebben beloofd, is echt niet zo veel nodig: 8 relais (uiteraard), een handvol LED"s en tonen, 3 IC"s en wat weer- standen en kondensatoren. Een blik op het schema in figuur 1 laat zien dat IC3 een sleutelpositie vervult; vier stuurlijnen gaan er in, en acht relaislijnen komen er uit. Veertig- negenenegentig IC3, een 4099, is een adres- seerbaar 8-bits-tussengeheugen (latch). Van dit IC zijn de lijnen A0, Al en A2 adresseerbaar, terwijl op aansluiting D (pen 3) de data kan worden gezet. Via een extra ingang (E) kan aan het IC kenbaar worden gemaakt dat er een adres gel- dig is of dat er een databit moet worden overgenomen. Dat gebeurt door deze ingang logisch nul te maken; de adres- sen en de data worden dan in het tussengeheugen opgesla- gen. De laatste ingang op het IC is pen 2: de resetaansluiting. De funktie van deze ingang spreekt voor zich. De truck Het is dus de be...
