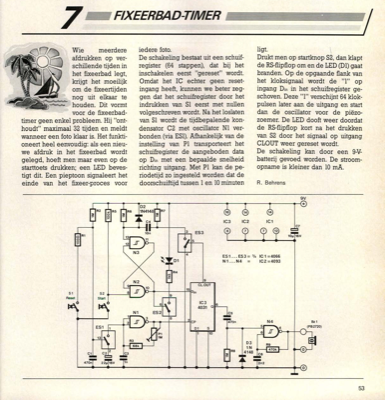

fixeerbad-timer
7 Wie meerdere afdrukken op ver- schillende tijden in het fixeerbad legt, krijgt het moeilijk om de fixeertijden nog uit elkaar te houden. Dit vormt voor de fixeerbad- timer geen enkel probleem. Hij "ont- houdt" maximaal 32 tijden en meldt wanneer een foto klaar is. Het funkti- oneert heel eenvoudig: als een nieu- we afdruk in het fixeerbad wordt gelegd, hoeft men maar even op de starttoets drukken; een LED beves- tigt dit. Een pieptoon signaleert het einde van het fixeer-proces voor R R5 R1 1 S2 Rese • Start • ES1 13 • Cl C22 C3 Now = wim 6 ES 2 IC 3 4031 0 470T 22716V • FIXEERBAD -TIMER iedere foto. De schakeling bestaat uit een schuif- register (64 stappen), dat bij het inschakelen eerst "gereset" wordt. Omdat het IC echter geen reset- ingang heeft, kunnen we beter zeg- gen dat het schuifregister door het indrukken van Si eerst met nullen volgeschreven wordt. Na het loslaten van S1 wordt de tijdbepalende kon- densator C2 met oscillator Nl ver- bonden (via ES1). Afhankel...
