Artikel
logaritmische sweep

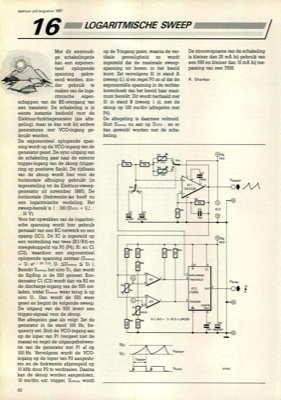

elektuur juli/augustus 1987 16 Met dit eenvoudi- ge schakelingetje kan een exponen- tieel oplopende spanning gekre- eerd worden, zon- der gebruik te maken van de loga- ritmische eigen- schappen van de BE-overgang van een transistor. De schakeling is in eerste instantie bedoeld voor de Elektuur-funktiegenerator (zie afre- geling), maar ze kan ook bij andere generatoren met VCO-ingang ge- bruikt worden. De exponentieel oplopende span- ning wordt op de VCO-ingang van de generator gezet. De sync-uitgang van de schakeling gaat naar de externe trigger-ingang van de skoop (trigge- ring op positieve flank). De tijdbasis van de skoop wordt hier voor de horizontale afbuiging gebruikt (in tegenstelling tot de Elektuur-sweep- generator uit november 1985). De horizontale (frekwentie-)as heeft nu een logaritmische verdeling. Het sweep-bereik is 1 : 100 (Uvco = 0,1. . ..10 V). Voor het opwekken van de logaritmi- sche spanning wordt hier gebruik gemaakt van een RC-netwerk en een opamp (IC1). Dit ...
