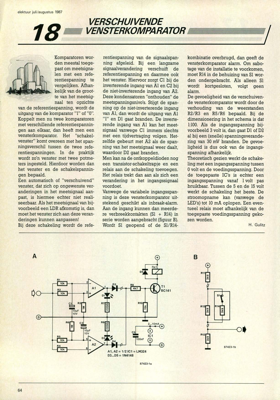

verschuivende vensterkomparator
elektuur juli/augustus 1987 "8 Komparatoren wor- den meestal toege- past om meetsigna- len met een refe- rentiespanning te vergelijken. Afhan- kelijk van de groot- te van het meetsig- naal ten opzichte van de referentiespanning, wordt de uitgang van de komparator "1" of "0". Koppelt men nu twee komparatoren met verschillende referentiespannin- gen aan elkaar, dan heeft men een vensterkomparator. Het "schakel- venster" komt overeen met het span- ningsverschil tussen de twee refe- rentiespanningen. In de praktijk wordt zo"n venster met twee potme- ters ingesteld. Hierdoor worden dan het venster en de schakelspannin- gen bepaald. Een automatisch of "verschuivend" venster, dat zich op ongewenste ver- anderingen in het meetsignaal aan- past, is hiermee echter niet reali- seerbaar. Als het meetsignaal van bij- voorbeeld een LDR afkomstig is, dan moet het venster zich aan deze veran- deringen kunnen aanpassen! Bij deze schakeling wordt de refe- 64 A B R1 vENRssTERK"omEpADREATOR rentiespa...
