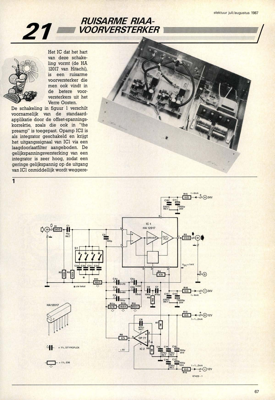

ruisarme RIAA-voorversterker
21 Het IC dat het hart van deze schake- ling vormt (de HA 12017 van Hitachi), is een ruisarme voorversterker die men ook vindt in de betere voor- versterkers uit het Verre Oosten. De schakeling in figuur 1 verschilt voornamelijk van de standaard- applikatie door de offset-spannings- korrektie, zoals die ook in "the preamp" is toegepast. Opamp IC2 is als integrator geschakeld en krijgt het uitgangssignaal van IC1 via een laagdoorlaatfilter aangeboden. De gelijkspanningsversterking van een integrator is zeer hoog, zodat een geringe gelijkspannig op de uitgang van IC1 onmiddellijk wordt weggere- 1 111- = 1%, STYROFLEX -n=1- = 1%, E96 C> 25V I =1...2mA 1/1 11 e 12V RUISARME RIAA- VOORVERSTERKER 8 R14 87429 . 1 24V elektuur juli/augustus 1987 67 elektuur juli/augustus 1987 2 S2 22n 630V R18 SIOV S10 K250 R17 250mA D1...D8 = 8x 1N4001 R19...R22 = 4x 108 C19...C22 = 4x 22n 0 010› C20 C19 ili geld door IC2. Dit heeft als voordeel dat de voorversterker zonder tussen- komst van een kopp...
