48-MHz-MF-deel voor kommunikatie-ontvanger

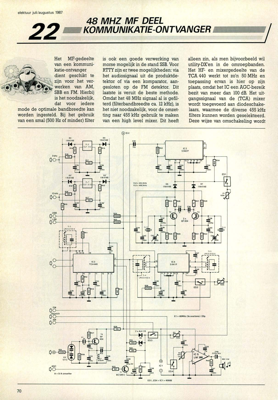

elektuur juli/augustus 1987 22 48 MHZ MF DEEL KOMMUNIKATIE-ONTVANGER Het MF-gedeelte van een kommuni- katie-ontvanger dient geschikt te zijn voor het ver- werken van AM, SBB en FM. Hierbij is het noodzakelijk, dat voor iedere mode de optimale bandbreedte kan worden ingesteld. Bij het gebruik van een smal (500 Hz of minder) filter is ook een goede verwerking van morse mogelijk in de stand SSB. Voor RTTY zijn er twee mogelijkheden: via het audiosignaal uit de produktde- tektor of via een komparator, aan- gesloten op de FM detektor. Dit laatste is veruit de beste methode. Omdat het 48 MHz signaal al is gefil- terd (filterbandbreedte ca. 12 kHz), is het niet noodzakelijk, voor de omzet- ting naar 455 kHz gebruik te maken van een high level mixer. Dit heeft alleen zin, als men bijvoorbeeld wil utility-DX"en in de omroepbanden. Het HF- en mixergedeelte van de TCA 440 werkt tot zo"n 50 MHz en toepassing ervan is hier op zijn plaats, omdat het IC een AGC-bereik bezit van meer dan 100 dB. ...
