drive-selector

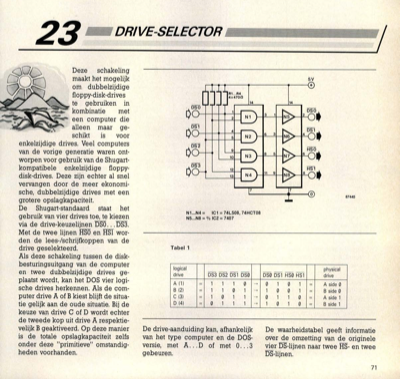

23 Deze schakeling maakt het mogelijk om dubbelzijdige floppy-disk-drives te gebruiken in kombinatie met een computer die alleen maar ge- schikt is voor enkelzijdige drives. Veel computers van de vorige generatie waren ont- worpen voor gebruik van de Shugart- kompatibele enkelzijdige floppy- disk-drives. Deze zijn echter al snel vervangen door de meer ekonomi- sche, dubbelzijdige drives met een grotere opslagkapaciteit. De Shugart-standaard staat het gebruik van vier drives toe, te kiezen via de drive-keuzelijnen DSO DS3. Met de twee lijnen HSO en HS1 wor- den de lees-/schrijfkoppen van de drive geselekteerd. Als deze schakeling tussen de disk- besturingsuitgang van de computer en twee dubbelzijdige drives ge- plaatst wordt, kan het DOS vier logi- sche drives herkennen. Als de com- puter drive A of B kiest blijft de situa- tie gelijk aan de oude situatie. Bij de keuze van drive C of D wordt echter de tweede kop uit drive A respektie- velijk B geaktiveerd. Op deze manier is de tota...
