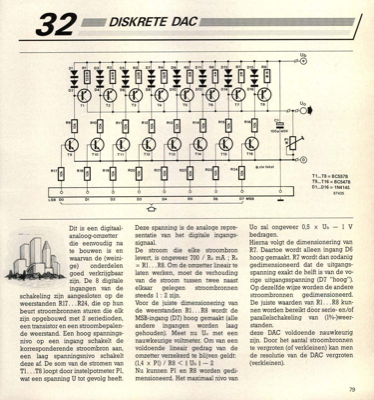

32 DISKRETE DAC Dit is een digitaal- analoog-omzetter die eenvoudig na te bouwen is en waarvan de (weini- ge) onderdelen goed verkrijgbaar zijn. De 8 digitale ingangen van de schakeling zijn aangesloten op de weerstanden R17 . . .R24, die op hun beurt stroombronnen sturen die elk zijn opgebouwd met 2 seriedioden, een transistor en een stroombepalen- de weerstand. Een hoog spannings- nivo op een ingang schakelt de korresponderende stroombron aan, een laag spanningsnivo schakelt deze af. De som van de stromen van TI . . .T8 loopt door instelpotmeter Pl, wat een spanning U tot gevolg heeft. •••• Deze spanning is de analoge repre- sentatie van het digitale ingangs- signaal. De stroom die elke stroombron levert, is ongeveer 700 / R. mA ; R. = R1.. . R8. Om de omzetter lineair te laten werken, moet de verhouding van de stroom tussen twee naast elkaar gelegen stroombronnen steeds 1 : 2 zijn. Voor de juiste dimensionering van de weerstanden R1. . . R8 wordt de MSB-ingang (D7) hoog...
