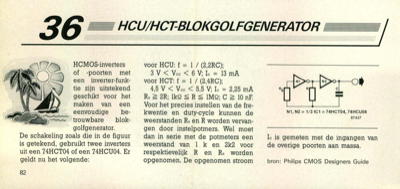

36 HCU/HCT:BLOKGOLFGENERATOR HCMOS-inverters of -poorten met een inverter-funk- tie zijn uitstekend geschikt voor het maken van een eenvoudige be- trouwbare blok- golfgenerator. De schakeling zoals die in de figuur is getekend, gebruikt twee inverters uit een 74HCT04 of een 74HCU04. Er geldt nu het volgende: voor HCU: f = 1 / (2,2RC); 3 V < Vee < 6 V; Ic = 13 mA voor HCT: f = 1 / (2,4RC); 4,5 V < Vec < 5,5 V; Ic = 2,25 mA Rs a 2R; lkS2 5 R IMQ; C a 10 nF. Voor het precies instellen van de fre- kwentie en duty-cycle kunnen de weerstanden Rs en R worden vervan- gen door instelpotmers. Wel moet dan in serie met de potmeters een weerstand van 1 k en 2k2 voor respektievelijk R en Rs worden opgenomen. De opgenomen stroom N1, N2 = 1/3 IC1 = 74HCT04, 74HCU04 87437 Ie is gemeten met de ingangen van de overige poorten aan massa. bron: Philips CMOS Designers Guide 82
