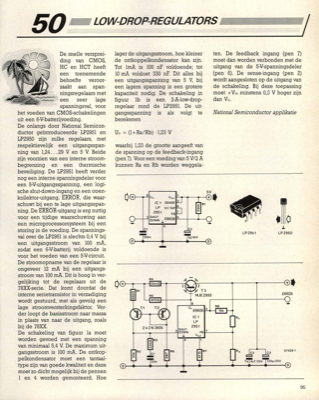

low-drop-regulators
50 De snelle versprei- ding van CMOS, HC en HCT heeft een toenemende behoefte veroor- zaakt aan span- ningsregelaars met een zeer lage spanningsval, voor het voeden van CMOS-schakelingen uit een 6-V-batterijvoeding. De onlangs door National Semicon- ductor geïntroduceerde LP2951 en LP2950 zijn zulke regelaars, met respektievelijk een uitgangsspan- ning van 1,24 .. . 29 V en 5 V. Beide zijn voorzien van een interne stroom- begrenzing en een thermische beveiliging. De LP2951 heeft verder nog een interne spanningsdeler voor een 5-V-uitgangsspanning, een logi- sche shut-down-ingang en een open- kollektor-uitgang, ERROR, die waar- schuwt bij een te lage uitgangsspan- ning. De ERROR-uitgang is erg nuttig voor een tijdige waarschuwing aan een microprocessorsysteem bij een storing in de voeding. De spannings- val over de LP2951 is slechts 0,4 V bij een uitgangsstroom van 100 mA, zodat een 6-V-batterij voldoende is voor het voeden van een 5-V-circuit. De stroomopname van de regelaar is o...
