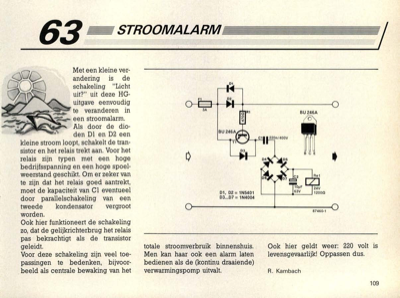

stroomalarm
63 Met een kleine ver- andering is de schakeling "Licht uit?" uit deze HG- uitgave eenvoudig te veranderen in een stroomalarm. Als door de dio- den Dl en D2 een kleine stroom loopt, schakelt de tran- sistor en het relais trekt aan. Voor het relais zijn typen met een hoge bedrijfsspanning en een hoge spoel- weerstand geschikt. Om er zeker van te zijn dat het relais goed aantrekt, moet de kapaciteit van Cl eventueel door parallelschakeling van een tweede kondensator vergroot worden. Ook hier funktioneert de schakeling zo, dat de gelijkrichterbrug het relais pas bekrachtigt als de transistor geleidt. Voor deze schakeling zijn veel toe- passingen te bedenken, bijvoor- beeld als centrale bewaking van het STROOMALARM F1 3A R1 totale stroomverbruik binnenshuis. Men kan haar ook een alarm laten bedienen als de (kontinu draaiende) verwarmingspomp uitvalt. Ook hier geldt weer: 220 volt is levensgevaarlijk! Oppassen dus. R. Kambach Dl D1, 02 = 1N5401 D3...D7 = 1N4004 2200/400V 05 BU 246A JL ...
