high performance FM-tuner

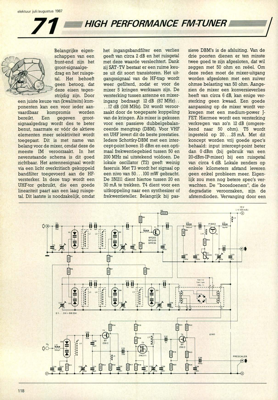

elektuur juli/augustus 1987 118 71 HIGH PERFORMANCE FM-TUNER Belangrijke eigen- schappen van een front-end zijn het groot-signaalge- drag en het ruisge- tal. Het behoeft geen betoog, dat deze eisen tegen- strijdig zijn. Door een juiste keuze van (kwaliteits) kom- ponenten kan een voor ieder aan- vaardbaar kompromis worden bereikt. Een gegeven groot- signaalgedrag wordt des te beter benut, naarmate er voÌoÌr de aktieve elementen meer selektiviteit wordt toegepast. Dit is met name van belang voor de mixer, omdat deze de meeste IM veroorzaakt. In het nevenstaande schema is dit goed zichtbaar. Het antennesignaal wordt via een licht overkritisch gekoppeld bandfilter toegevoerd aan de HF- versterker. In deze trap wordt een UHF-tor gebruikt, die een goede lineariteit paart aan een laag ruisge- tal. Dit laatste is noodzakelijk, omdat het ingangsbandfilter een verlies geeft van circa 2 dB en het ruisgetal met deze waarde verslechtert. Dank zij SAT-TV bestaat er een ruime keu- ze uit dit ...
