Artikel
omschakelbaar bandfilter

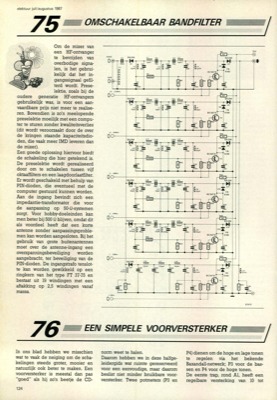

elektuur juli/augustus 1987 Om de mixer van een HF-ontvanger te bevrijden van overbodige signa- len, is het gebrui- kelijk dat het in- gangssignaal gefil- terd wordt. Prese- lektie, zoals bij de oudere generatie HF-ontvangers gebruikelijk was, is voor een aan- vaardbare prijs niet meer te realise- ren. Bovendien is zo"n meelopende preselektie moeilijk met een compu- ter te sturen zonder kwaliteitsverlies (dit wordt veroorzaakt door de over de kringen staande kapaciteitsdio- den, die vaak meer IMD leveren dan de mixer). Een goede oplossing hiervoor biedt de schakeling die hier getekend is. De preselektie wordt gerealiseerd door om te schakelen tussen vijf oktaaffilters en een laagdoorlaatfilter. Er wordt geschakeld met behulp van PIN-dioden, die eventueel met de computer gestuurd kunnen worden. Aan de ingang bevindt zich een impedantie-transformator die voor de aanpassing op 50-Q-systemen zorgt. Voor hobby-doeleinden kan men beter bij 500 Q blijven, omdat dit als voordeel heeft dat...
