breedband HF-voorversterker

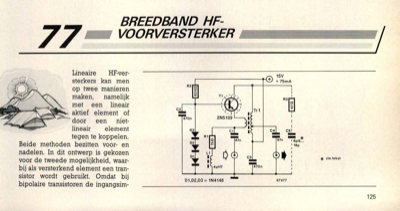

77 BREEDBAND HF- VOORVERSTERKER Lineaire HF-ver- sterkers kan men op twee manieren maken, namelijk met een lineair aktief element of door een niet- lineair element D3 tegen te koppelen. Beide methoden bezitten voor- en D2 Q+ 15V = 75mA R3 0 nadelen. In dit ontwerp is gekozen voor de tweede mogelijkheid, waar- bij als versterkend element een tran- sistor wordt gebruikt. Omdat bij bipolaire transistoren de ingangsim- 01 C3 wim * zie lekst R2 C2 imm wim 71 2N5109 Tr 1 470n Cd. C5 I R1 * D1,1:12,D3 = 1N4148 87477 Cl Oei 4pH7 770n 47n i 6p8... 18p 47n 125 elektuur juli/augustus 1987 pedantie erg laag is, ontstaat een onaanvaardbaar hoge SWR. Door het toepassen van tegenkoppeling is een ingangsimpedantie van 50 Q echter gemakkelijk te verwezenlij- ken. Omdat geen signaalverlies optreedt, treedt geen verslechtering op van het ruisgetal. De schakeling bestaat uit een UHF- transistor in een gemeenschappe- lijke-basis-schakeling, die via de in- en uitgangstrafo wordt tegengekop- peld. Voo...
