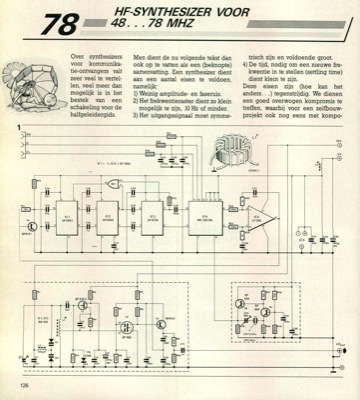

HF-synthesizer voor 48… 78 MHz
BFR 91 126 78 Over synthesizers voor kommunika- tie-ontvangers valt zeer veel te vertel- len, veel meer dan mogelijk is in het bestek van een schakeling voor de halfgeleidergids. Men dient de nu volgende tekst dan ook op te vatten als een (beknopte) samenvatting. Een synthesizer dient aan een aantal eisen te voldoen, namelijk: 1)Weinig amplitude- en faseruis. 2)Het frekwentieraster dient zo klein mogelijk te zijn, 10 Hz of minder. 3)Het uitgangssignaal moet symme- trisch zijn en voldoende groot. 4)De tijd, nodig om een nieuwe fre- kwentie in te stellen (settling time) dient klein te zijn. Deze eisen zijn (hoe kan het anders.. .) tegenstrijdig. We dienen een goed overwogen kompromis te treffen, waarbij voor een zelfbouw- projekt ook nog eens met kompo- SP 8691 SP 8604 SP 8794 HF-SYNTHESIZER VOOR 48. . . 78 MHZ N1= IC5=SP1664 T1706 73p T700 BF 982 C20 123 1006 R22 0 R19 127 C28 C29 1 2 12 13 1 2 15 20 MC 145156 3 3 C25 60p 87495-1 BF 494 nentenverkrijgbaarheid moet wor- den gereke...
