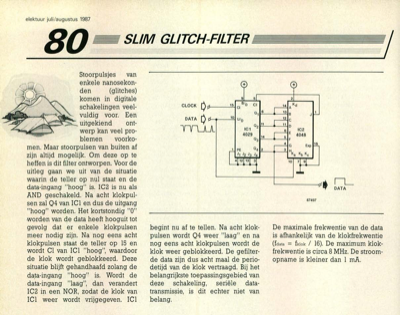

slim glitch-filter
elektuur juli/augustus 1987 80 Stoorpulsjes van enkele nanosekon- den (glitc hes) komen in digitale schakelingen veel- vuldig voor. Een uitgekiend ont- werp kan veel pro- blemen voorko- men. Maar stoorpulsen van buiten af zijn altijd mogelijk. Om deze op te heffen is dit filter ontworpen. Voor de uitleg gaan we uit van de situatie waarin de teller op nul staat en de data-ingang "hoog" is. IC2 is nu als AND geschakeld. Na acht klokpul- sen zal Q4 van IC1 en dus de uitgang "hoog" worden. Het kortstondig "0" worden van de data heeft hooguit tot gevolg dat er enkele klokpulsen meer nodig zijn. Na nog eens acht klokpulsen staat de teller op 15 en wordt Cl van IC1 "hoog", waardoor de klok wordt geblokkeerd. Deze situatie blijft gehandhaafd zolang de data-ingang "hoog" is. Wordt de data-ingang "laag", dan verandert IC2 in een NOR, zodat de klok van IC1 weer wordt vrijgegeven. IC1 SLIM GLITCH-FILTER CLOCK DATA 0 begint nu af te tellen. Na acht klok- pulsen wordt Q4 weer "laag" en na nog e...
