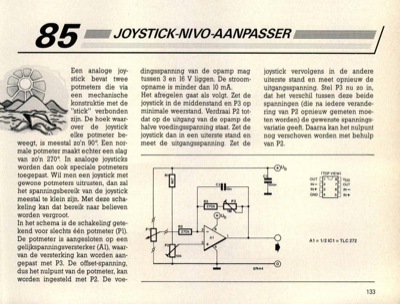

85 JOYSTICK-NIVO-AANPASSER Een analoge joy- stick bevat twee potmeters die via een mechanische konstruktie met de "stick" verbonden zijn. De hoek waar- over de joystick elke potmeter be- weegt, is meestal zo"n 90°. Een nor- male potmeter maakt echter een slag van zo"n 270°. In analoge joysticks worden dan ook speciale potmeters toegepast. Wil men een joystick met gewone potmeters uitrusten, dan zal het spanningsbereik van de joystick meestal te klein zijn. Met deze scha- keling kan dat bereik naar believen worden vergroot. In het schema is de schakeling gete- kend voor slechts eÌeÌn potmeter (Pl). De potmeter is aangesloten op een gelijkspanningsversterker (Al), waar- van de versterking kan worden aan- gepast met P3. De offset-spanning, dus het nulpunt van de potmeter, kan worden ingesteld met P2. De voe- dingsspanning van de opamp mag tussen 3 en 16 V liggen. De stroom- opname is minder dan 10 mA. Het afregelen gaat als volgt. Zet de joystick in de middenstand en P3 op minima...
