CV-besturing

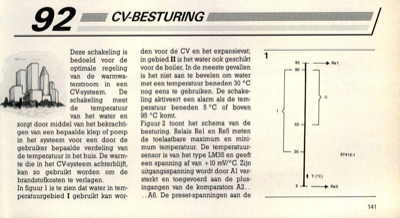

Deze schakeling is bedoeld voor de optimale regeling van de warmwa- terstroom in een CV-systeem. De schakeling meet de temperatuur van het water en zorgt door middel van het bekrachti- gen van een bepaalde klep of pomp in het systeem voor een door de gebruiker bepaalde verdeling van de temperatuur in het huis. De warm- te die in het CV-systeem achterblijft, kan zo gebruikt worden om de brandstofkosten te verlagen. In figuur 1 is te zien dat water in tem- peratuurgebied I gebruikt kan wor- den voor de CV en het expansievat; in gebied II is het water ook geschikt voor de boiler. In de meeste gevallen is het niet aan te bevelen om water met een temperatuur beneden 30 °C nog eens te gebruiken. De schake- ling aktiveert een alarm als de tem- peratuur beneden 5 °C of boven 95 °C komt. Figuur 2 toont het schema van de besturing. Relais Rel en Re5 meten de toelaatbare maximum en mini- mum temperatuur. De temperatuur- sensor is van het type LM35 en geeft een spanning af van +10 mV/° C....
