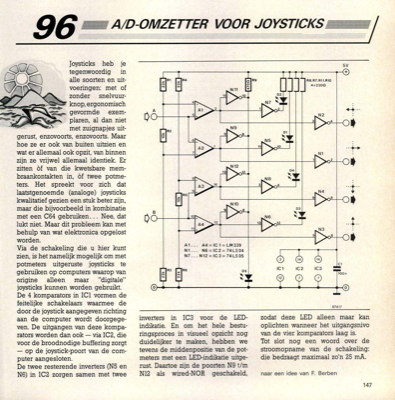

A/D-omzetter voor joysticks
96 Joysticks heb je tegenwoordig in alle soorten en uit- voeringen: met of zonder snelvuur- knop, ergonomisch gevormde exem- plaren, al dan niet met zuignapjes uit- gerust, enzovoorts, enzovoorts. Maar hoe ze er ook van buiten uitzien en wat er allemaal ook opzit, van binnen zijn ze vrijwel allemaal identiek. Er zitten d van die kwetsbare mem- braankontakten in, elf twee potme- ters. Het spreekt voor zich dat laatstgenoemde (analoge) joysticks kwalitatief gezien een stuk beter zijn, maar die bijvoorbeeld in kombinatie met een C64 gebruiken . . Nee, dat lukt niet. Maar dit probleem kan met behulp van wat elektronica opgelost worden. Via de schakeling die u hier kunt zien, is het namelijk mogelijk om met potmeters uitgeruste joysticks te gebruiken op computers waarop van origine alleen maar "digitale" joysticks kunnen worden gebruikt. De 4 komparators in IC1 vormen de feitelijke schakelaars waarmee de door de joystick aangegeven richting aan de computer wordt doorgege- ven. De uitga...
