DCF-deler

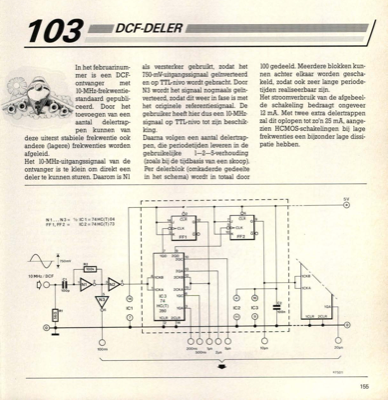

10 3 DCF-DELER I In het februarinum- mer is een DCF- ontvanger met 10-MHz-frekwentie- standaard gepubli- ceerd. Door het toevoegen van een aantal delertrap- pen kunnen van deze uiterst stabiele frekwentie ook andere (lagere) frekwenties worden afgeleid. Het 10-MHz-uitgangssignaal van de ontvanger is te klein om direkt een deler te kunnen sturen. Daarom is Nl N I ... N 3 = /2 ICl = 74 HC(T) 04 als versterker gebruikt, zodat het 750-mV-uitgangssignaal geïnverteerd en op TTL-nivo wordt gebracht. Door N3 wordt het signaal nogmaals geïn- verteerd, zodat dit weer in fase is met het originele referentiesignaal. De gebruiker heeft hier dus een 10-MHz- signaal op TTL-nivo tot zijn beschik- king. Daarna volgen een aantal delertrap- pen, die periodetijden leveren in de gebruikelijke 1-2-5-verhouding 100 gedeeld. Meerdere blokken kun- nen achter elkaar worden gescha- keld, zodat ook zeer lange periode- tijden realiseerbaar zijn. Het stroomverbruik van de afgebeel- de schakeling bedraagt o...
