halogeenlampen-dimmer

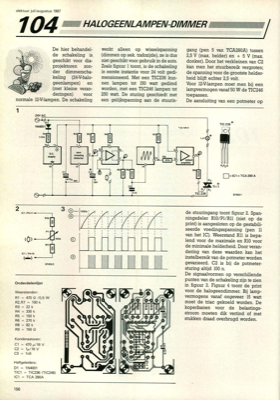

elektuur juli/augustus 1987 104 De hier behandel- de schakeling is, geschikt voor dia- projektoren zon- der dimmerscha- keling (24-V-halo- geenlampen) en (met kleine veran- deringen) voor normale 12-V-lampen. De schakeling 1 Onderdelenlijst Weerstanden: R1 = 470 Q /0,5 W R2,R7 = 100 k R3 = 22 k R4 = 330 k R5 = 150 k R6 = 270 k R8 = 82 k R9 = 1504 Kondensatoren: Cl = 470 p/16 V C2 = 1p/16 V C3 = 1n5 Halfgeleiders: Dl = 1N4001 TIC1 = TIC236 (TIC246) IC1 = TCA 280A 156 24V AC 1N4001 R1 1/2W 87452.2 3 0_ 100Hz 0 -- HALOGEENLAMPEN-DIMMER werkt alleen op wisselspanning (dimmen op sek. trafozijde), ze is dus niet geschikt voor gebruik in de auto. Zoals figuur 1 toont, is de schakeling in eerste instantie voor 24 volt gedi- mensioneerd. Met een TIC236 kun- nen lampen tot 150 watt gedimd worden, met een TIC246 lampen tot 250 watt. De sturing geschiedt met een gelijkspanning aan de stuurin- gang (pen 5 van TCA280A) tussen 2,5 V (max. helder) en + 5 V (max. donker). Door het verkleinen van C...
