opto-FET's in de praktijk - FET-optocouplers in audio-schakelingen

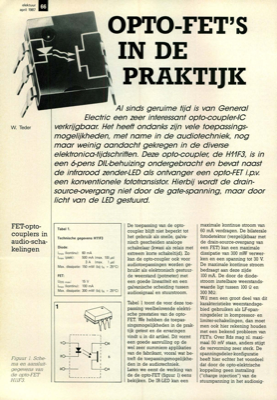

elektuur april 1987 66 W. Teder OPTO-FET"S IN DE PRAKTIJK Al sinds geruime tijd is van General Electric een zeer interessant opto-coupler-IC verkrijgbaar. Het heeft ondanks zijn vele toepassings- mogelijkheden, met name in de audiotechniek, nog maar weinig aandacht gekregen in de diverse elektronica-tijdschriften. Deze opto-coupler, de H1lF3, is in een 6-pens DIL-behuizing ondergebracht en bevat naast de infrarood zender-LED als ontvanger een opto-FET i.p.v. een konventionele fototransistor. Hierbij wordt de drain- source-overgang niet door de Bate-spanning, maar door licht van de LED gestuurd. FET-opto- couplers in audio-scha- kelingen Tabel 1. Technische gegevens H11F3 Diode: Imax(kontinu): 60 mA max (piek): 500 mA (max. 100 gs) 3 A (max. 1 gs) Max. dissipatie: 150 mW (bij tA = 25°C) FET: UPS max: 15 V Imax (kontinu): 100 mA Max. dissipatie: 300 mW (bij tA = 25°C) De toepassing van de opto- coupler blijft niet beperkt tot het gebruik als snelle, galva- nisch gescheiden analoge...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
