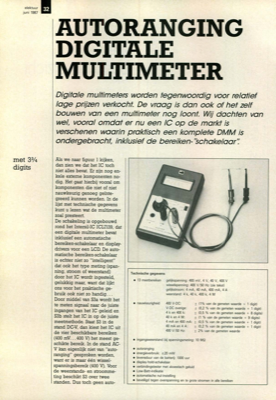

elektuur Ei juni 1987 met 33/4 digits Als we naar figuur 1 kijken, dan zien we dat het IC toch niet alles bevat. Er zijn nog en- kele externe komponenten no- dig. Het gaat hierbij vooral om komponenten die niet of niet nauwkeurig genoeg geïnte- greerd kunnen worden. In de lijst met technische gegevens kunt u lezen wat de multimeter zoal presteert. De schakeling is opgebouwd rond het Intersil-IC ICL7139, dat een digitale multimeter bevat inklusief een automatische bereiken-schakelaar en display- drivers voor een LCD. De auto- matische bereiken-schakelaar is echter niet zo "intelligent" dat ook het type meting (span- ning, stroom of weerstand) door het IC wordt ingesteld, gelukkig maar, want dat lijkt ons voor het praktische ge- bruik ook niet zo handig... Door middel van S3a wordt het te meten signaal naar de juiste ingangen van het IC geleid en S3b stelt het IC in op de juiste meetmethode. Staat S3 in de stand DC-V, dan kiest het IC uit de vier beschikbare bereiken (400 mV... 4...
