hifi-mikrofoonversterker - ruisarm en optimaal aan te passen

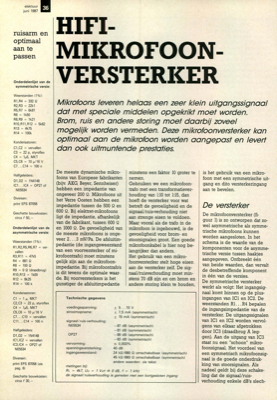

elektuur juni 1987 HIFI- MIKROFOON- VERSTERKER Mikrofoons leveren helaas een zeer klein uitgangssignaal dat met speciale middelen opgekrikt moet worden. Brom, ruis en andere storing moet daarbij zoveel mogelijk worden vermeden. Deze mikrofoonversterker kan optimaal aan de mikrofoon worden aangepast en levert dan ook uitmuntende prestaties. ruisarm en optimaal aan te passen Onderdelenlijst van de symmetrische versie: Weerstanden (1%): R1,R4 = 332 Q R2,R3 = 22k1 R5,R7 = 6k81 R6 = 1k50 R8,R9 = 1k21 R10,R11,R12 = 5k62 R13 = 4k75 R14 = 100k Kondensatoren: C1,C2 = vervallen C3 = 22 p, styroflex C4 = 14, MKT C5,C6 = 10 g/16 V C7...C14 = 100 n Halfgeleiders: D1,D2 = 1N4148 1C1...IC4 = OP27 of NE5534 Diversen: print EPS 87058 Geschatte bouwkosten: circa f 50,— Onderdelenlijst van de asymmetrische versie: Weerstanden (1%): R1,R2,R5,R6,R7 = ver- vallen R3,R11 = 47k5 R4 = 681 Q R8 = 100 Q R9 = 0 Q (draadbrug) R10,R13 = 1k00 R12 = 8k25 R14"= 100 k Kondensatoren: Cl= 1N,MKT C2,C3 = 22 p, styr...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
