komponententester - een voorzet voor uw skoop

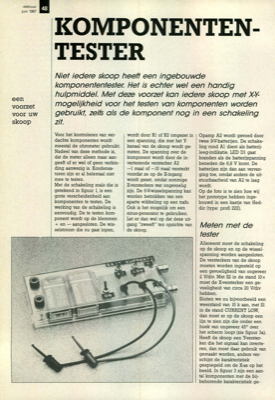

elektuur juni 1987 48 een voorzet voor uw skoop KOMPONENTEN- TESTER Niet iedere skoop heeft een ingebouwde komponententester. Het is echter wel een handig hulpmiddel. Met deze voorzet kan iedere skoop met X-Y mogelijkheid voor het testen van komponenten worden gebruikt, zelfs als de komponent nog in een schakeling zit. Voor het kontroleren van ver- dachte komponenten wordt meestal de ohmmeter gebruikt. Nadeel van deze methode is, dat de meter alleen maar aan- geeft of er wel of geen verbin- ding aanwezig is. Kondensa- toren zijn er al helemaal niet mee te testen. Met de schakeling zoals die is getekend in figuur 1, is een grote verscheidenheid aan komponenten te testen. De werking van de schakeling is eenvoudig. De te testen kom- ponent wordt op de klemmen + en — aangesloten. De wis- selstroom die nu gaat lopen, wordt door Rl of R2 omgezet in een spanning, die met het Y- kanaal van de skoop wordt ge- meten. De spanning over de komponent wordt door de in- verterende versterker A2...
