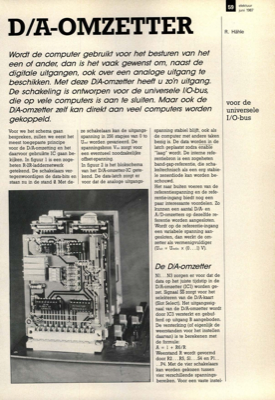

D/A-omzetter - voor de universele I/O-bus
D/A-OMZETTER Wordt de computer gebruikt voor het besturen van het een of ander, dan is het vaak gewenst om, naast de digitale uitgangen, ook over een analoge uitgang te beschikken. Met deze D/A-omzetter heeft u zo"n uitgang. De schakeling is ontworpen voor de universele 1/0-bus, die op vele computers is aan te sluiten. Maar ook de D/A-omzetter zelf kan direkt aan veel computers worden voor de universele I/O-bus gekoppeld. Voor we het schema gaan bespreken, zullen we eerst het meest toegepaste principe voor de D/A-omzetting en het daarvoor gebruikte IC gaan be- kijken. In figuur 1 is een zoge- heten R-2R-laddernetwerk getekend. De schakelaars ver- tegenwoordigen de data-bits en staan nu in de stand 0. Met de- ze schakelaars kan de uitgangs- spanning in 256 stapjes van 0 to Uref worden gevarieerd. De spanningsbron Vos zorgt voor een eventueel noodzakelijke offset-spanning. In figuur 2 is het blokschema van het D/A-omzetter-IC gete- kend. De data-latch zorgt er voor dat de analoge ui...
