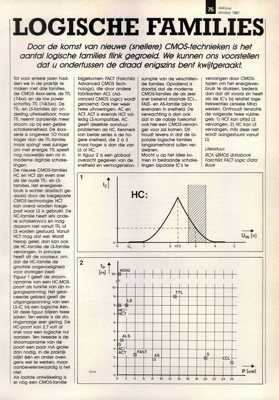

LOGISCHE FAMILIES Door de komst van nieuwe (snellere) CMOS-technieken is het aantal logische families flink gegroeid We kunnen ons voorstellen dat u ondertussen de draad enigszins bent kwijtgeraakt. Tot voor enkele jaren had- den we in de praktijk te maken met drie families: de CMOS 4xxx-serie, de TTL (74xx) en de low power schottky TTL (74LSxx). De TTL- en LS-families zijn on- derling uitwisselbaar, maar TTL neemt aanzienlijk meer stroom op bij een gelijke schakelsnelheid. De 4xxx- serie is ongeveer 10 maal trager dan de TTL-familie, maar springt veel zuiniger om met energie. TTL speelt nog nauwelijks een rol in moderne digitale schake- lingen. De nieuwe CMOS-families HC en HCT zijn even snel als de oude TTL- en LS- families. Het energiever- bruik is echter drastisch ge- daald door de toegepaste CMOS-technologie. HCT kan overal worden toege- past waar LS is gebruikt. De HC-familie heeft iets ande- re schakelnivo"s en mag daarom niet vanuit TTL of LS worden gestuurd. Vanuit HCT ma...
