SCART-verloopstekker - eenvoud is het kenmerk van het ware

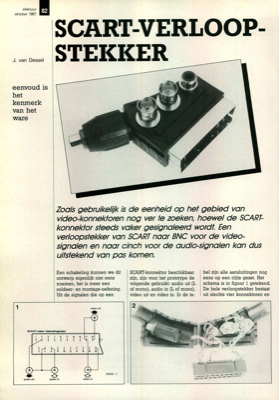

elektuur oktober 1987 82 J. van Dessel eenvoud is het kenmerk van het ware SCART-VERLOOP- STEKKER SCART-steker (badradingszijde) Zoals gebruikelijk is de eenheid op het gebied van video-konnektoren nog ver te zoeken, hoewel de SCART- konnektor steeds vaker gesignaleerd wordt. Een verloopstekker van SCART naar BNC voor de video- signalen en naar cinch voor de audio-signalen kan dus uitstekend van pas komen. Een schakeling kunnen we dit ontwerp eigenlijk niet eens noemen, het is meer een soldeer- en montage-oefening. Uit de signalen die op een video uit SCART-konnektor beschikbaar zijn, zijn voor het prototype de volgende gebruikt: audio uit (L of mono), audio in (L of mono), video uit en video in. In de ta- bel zijn alle aansluitingen nog eens op een rijtje gezet. Het schema is in figuur 1 getekend. De hele verloopstekker bestaat uit slechts vier konnektoren en audio uit audio in video in 87272 • 1 wat montagedraad. Wij hebben voor de video-aansluitingen BNC-konnektoren gebruik...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
