plotter ""Mondriaan"" (2) - besturingsprogramma

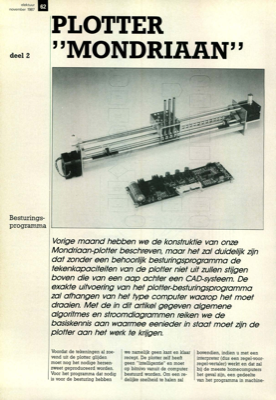

elektuur november 1987 deel 2 62 Besturings- programma PLOTTER "MONDRIAAN" „‘„,„,„:„,.;, „.:„.tz„,„z„,. .,5,.<..,.,,. ‘,...„›,‘,„,,,,,,,,,z„ -,,,,, , ,,,,:,.,,,,,,,,..... —,,,....,•.t,.k,,.,.:s. , Vorige maand hebben we de konstruktie van onze Mondriaan-plotter beschreven, maar het zal duidelijk zijn dat zonder een behoorlijk besturingsprogramma de tekenkapaciteiten van de plotter niet uit zullen stijgen boven die van een aap achter een CAD-systeem. De exakte uitvoering van het plotter-besturingsprogramma zal afhangen van het type computer waarop het moet draaien. Met de in dit artikel gegeven algemene algoritmes en stroomdiagrammen reiken we de basiskennis aan waarmee eenieder in staat moet zijn de plotter aan het werk te krijgen. Voordat de tekeningen al zoe- vend uit de plotter glijden moet nog het nodige hersen- zweet geproduceerd worden. Voor het programma dat nodig is voor de besturing hebben we namelijk geen kant en klaar recept. De plo...
