8052-BASIC-compuboard (2) - hoe vertel ik het m'n computer

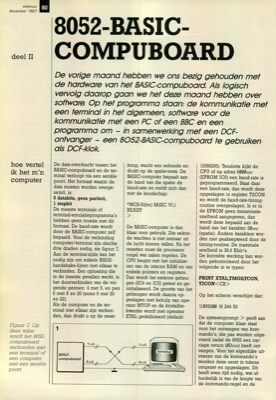

elektuur december 1987 deel II 80 hoe vertel ik het m"n computer De data-overdracht tussen het BASIC-compuboard en de ter- minal verloopt via een serieÃàle poort. Het formaat waarin de data moeten worden overge- seind, is: 8 databits, geen pariteit, 1 stopbit De meeste terminals of terminal-emulatieprogramma"s hebben geen moeite met dit formaat. De baud-rate wordt door de BASIC-computer zelf bepaald. Voor de verbinding computer/terminal zijn slechts drie draden nodig, zie figuur 7. Aan de terminal-zijde kan het nodig zijn om enkele RS232- handshake-lijnen met elkaar te verbinden. Een oplossing die in de meeste gevallen werkt, is het doorverbinden van de vol- gende pennen: 4 met 5, en pen 6 met 8 en 20 (soms 6 met 20 en 22). Als de computer en de ter- minal met elkaar zijn verbon- den, dan drukt u op de reset- knop, wacht een sekonde en drukt op de spatie-toets. De BASIC-computer bepaalt aan de hand van die spatie de baud-rate en meldt zich dan met de boodschap: *MCS-51(tm) BASIC V...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
