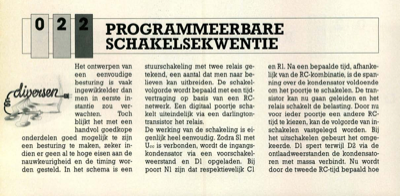

programmeerbare schakelsekwentie
Het ontwerpen van een eenvoudige besturing is vaak ingewikkelder dan riemen in eerste in- stantie zou ver- wachten. Toch blijkt het met een handvol goedkope onderdelen goed mogelijk te zijn een besturing te maken, zeker in- dien er geen al te hoge eisen aan de nauwkeurigheid en de timing wor- den gesteld. In het schema is een stuurschakeling met twee relais ge- tekend, een aantal dat men naar be- lieven kan uitbreiden. De schakel- volgorde wordt bepaald met een tijd- vertraging op basis van een RC- netwerk. Een digitaal poortje scha- kelt uiteindelijk via een darlington- transistor het relais. De werking van de schakeling is ei- genlijk heel eenvoudig. Zodra S1 met 1700 is verbonden, wordt de ingangs- kondensator via een voorschakel- weerstand en Dl opgeladen. Bij poort Nl zijn dat respektievelijk Cl en Rl. Na een bepaalde tijd, afhanke- lijk van de RC-kombinatie, is de span- ning over de kondensator voldoende om het poortje te schakelen. De tran- sistor kan nu gaan geleiden en het rel
