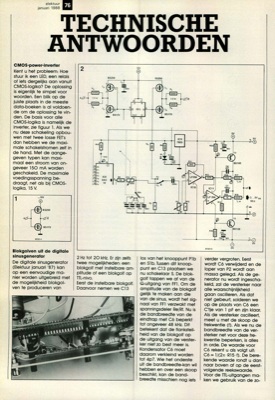

elektuur 76 januari 1988 TECHNISCHE ANTWOORDEN CMOS-power-inverter Kent u het probleem: Hoe stuur ik een LED, een relais of iets dergelijks aan vanuit CMOS-logika? De oplossing is eigenlijk te simpel voor woorden. Een blik op de juiste plaats in de meeste data-boekenisalvoldoen- de om de oplossing te vin- den. De basis voor alle CMOS-logika is namelijk de inverter, zie figuur 1. Als we nu deze schakeling opbou- wen met twee losse FET"s dan hebben we de maxi- male schakelstromen zelf in de hand. Met de aange- geven typen kan maxi- maal een stroom van on- geveer 150 mA worden geschakeld. De maximale voedingsspanning be- draagt, net als bij CMOS- logika, 15 V. 2 5V O 4I SR oÃÅ FF1 0 5 CLK D 31 Blokgolven uit de digitale sinusgenerator De digitale sinusgenerator (Elektuur januari "87) kan op een eenvoudige ma- nier worden uitgebreid met de mogelijkheid blokgol- ven te produceren van 2 Hz tot 20 kHz. Er zijn zelfs twee mogelijkheden: een blokgolf met instelbare am- plitude of een blokg...
