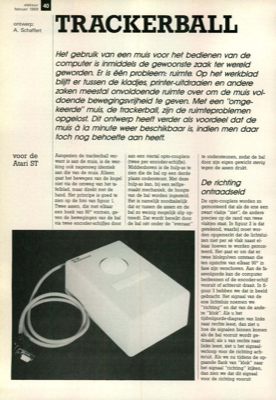

trackerball - voor de Atari ST
elektuur februari 1988 ontwerp: A. Sc h affert 40 voor de Atari ST Aangezien de trackerball ver- want is aan de muis, is de wer- king ook nagenoeg identiek aan die van de muis. Alleen gaat het bewegen van de kogel niet via de omweg van het ta- felblad, maar direkt met de hand. Het principe is goed te zien op de foto van figuur 1. Twee assen, die met elkaar een hoek van 90° vormen, ge- ven de bewegingen van de bal via twee encoder-schijfjes door aan een viertal opto-couplers (twee per encoder-schijfje). Middenboven is de hulp-as te zien die de bal op een derde plaats ondersteunt. Met deze hulp-as kan, bij een zelfge- maakt mechaniek, de hoogte van de bal worden ingesteld. Het is namelijk noodzakelijk dat er tussen de assen en de bal zo weinig mogelijk slip op- treedt. Dat wordt bereikt door de bal nèt onder de "evenaar" te ondersteunen, zodat de bal door zijn eigen gewicht stevig tegen de assen drukt. De richting ontraadseld De opto-couplers worden zo gemonteerd dat als de ene e...
