antenne-splitser - aanpassen met weerstanden

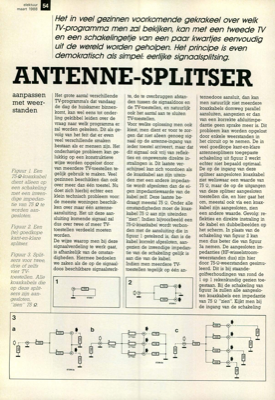

elektuur maart 1988 54 Het in veel gezinnen voorkomende gekrakeel over welk TV-programma men zal bekijken, kan met een tweede TV en een schakefingetje van een paar kwartjes eenvoudig uit de wereld worden geholpen. Het principe is even demokratisch als simpel: eerlijke signaalsplitsing. ANTENNE-SPLITSER aanpassen met weer- standen Figuur 1. Een 75-52-koaxkabel dient alleen op een schakeling met een inwen- dige impedan- tie van 75 5-2 te worden aan- gesloten. Figuur 2. Een (te) goedkope kant-en-klare splitser. Figuur 3. Split- sers voor twee, drie of zelfs vier TV- toestellen. Alle koaxkabels die op deze split- sers zijn aan- gesloten, "zien" 75 Q. Het grote aantal verschillende TV-programma"s dat vandaag de dag de huiskamer binnen- komt, kan wel eens tot onder- ling gekibbel leiden over de vraag naar welk programma er zal worden gekeken. Dit als ge- volg van het feit dat er even veel verschillende smaken bestaan als er mensen zijn. Het onderhavige probleem kan ge- lukkig op een konstruk
