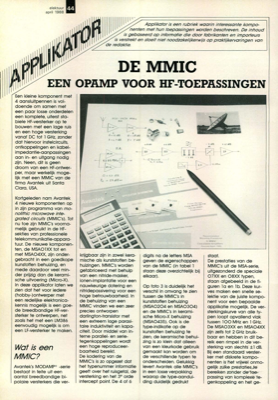

applikator: de MMIC - een opamp voor HF-toepassingen

0 0 0 DE MMIC EEN OPAMP VOOR HF-TOEPASSINGEN Een kleine komponent met 4 aansluitpennen is vol- doende om samen met een paar losse onderdelen een komplete, uiterst sta- biele HF-versterker op te bouwen met een lage ruis en een hoge versterking vanaf DC tot 1 GHz, zonder dat hiervoor instelcircuits, ontkoppelingen en kabel- impedantie-aanpassingen aan in- en uitgang nodig zijn. Neen, dit is geen droom van een HF-ontwer- per, maar werkelijk moge- lijk met een MMIC van de firma Avantek uit Santa Clara, USA. Kortgeleden nam Avantek 4 nieuwe komponenten op in zijn programma van mo- nolithic microwave Inte- grated circuits (MMIC"s). Tot nu toe zijn MMIC"s voorna- melijk gebruikt in de HF- sekties van professionele telekommunikatie-appara- tuur. De nieuwe komponen- ten, de MSAO1XX tot en met MSAO4XX, zijn onder- gebracht in een goedkope kunstoffen behuizing, en mede daardoor veel min- der prijzig dan de kerami- sche uitvoering (Micro-X). In deze applikator laten we zien dat het voor iedere (ho
