VLF-konverter

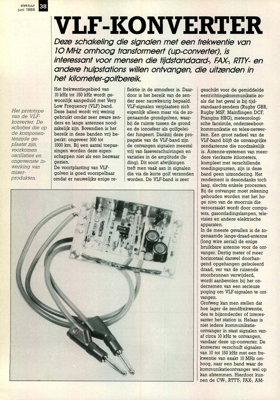

elektuur juni 1988 38 Het prototype van de VLF- konverter. De schotjes die op de komponen- tenzijde ge- plaatst zijn, voorkomen oscillaties en ongewenste in- werking van mixer- produkten. Het frekwentiegebied van 10 kHz tot 150 kHz wordt ge- woonlijk aangeduid met Very Low Frequency (VLF) band. Deze band wordt vrij weinig gebruikt omdat zeer zware zen- ders en lange antennes nood- zakelijk zijn. Bovendien is het bereik in deze banden vrij be- perkt: ongeveer 300 tot 1000 km. Bij een aantal toepas- singen worden deze eigen- schappen niet als een bezwaar gezien. De voortplanting van VLF- golven is goed voorspelbaar omdat er nauwelijks enige re- flektie in de atmosfeer is. Daar- door is het bereik van de zen- der zeer nauwkeurig bepaald. VLF-signalen verplaatsen zich eigenlijk alleen maar via de zo- genaamde grondgolven, waar- bij de ruimte tussen de grond en de ionosfeer als golfgelei- der fungeert. Dankzij deze pro- pagatie van de VLF-band zijn de ontvangen signalen meestal vrij van fas
