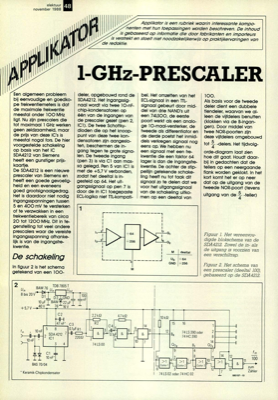

applikator: 1-GHz-prescaler
f in C4 3 rfi-•— 6 8 0 0 elektuur 48 november 1988 0 II App/ikator is een rubriek waarin interessante kompo- nenten met hun toepassingen worden beschreven. De inhoud is gebaseerd op informatie die door fabrikanten en importeurs is verstrek> en stoelt niet noodzakelijkerwijs op praktijkervaringen van de redaktie. 1-GHz-PRESCALER Een algemeen probleem bij eenvoudige en goedko- pe frekwentiemeters is dat de maximale frekwentie meestal onder 100 MHz ligt. Nu zijn prescalers die tot maximaal 1 GHz werken geen zeldzaamheid, maar de prijs van deze IC"s is meestal nogal fors. De hier voorgestelde schakeling op basis van het IC SDA4212 van Siemens heeft een gunstiger prijs- kaartje. De SDA4212 is een nieuwe prescaler van Siemens en heeft een goede gevoelig- heid en een eveneens goed grootsignaalgedrag. Het is daardoor niet nodig ingangsspanningen tussen 5 en 400 mV te versterken of te verzwakken in een frekwentiebereik van circa 20 tot 1200 MHz. Dit in te- genstelling tot veel andere p...
