radio-synthesizer (2) - werk in uitvoering

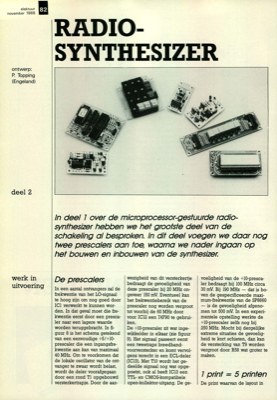

elektuur november 1988 ontwerp: R Topping (Engeland) 82 deel 2 werk in uitvoering De prescalers In een aantal ontvangers zal de frekwentie van het LO-signaal te hoog zijn om nog goed door IC1 verwerkt te kunnen wor- den. In dat geval moet die fre- kwentie eerst door een presca- ler naar een lagere waarde worden teruggebracht. In fi- guur 8 is het schema getekend van een eenvoudige =5/=10- prescaler die een ingangsfre- kwentie aan kan van maximaal 40 MHz. Om te voorkomen dat de lokale oscillator van de ont- vanger te zwaar wordt belast, wordt de deler voorafgegaan door een rond TI opgebouwd versterkertrapje. Door de aan- wezigheid van dit versterkertje bedraagt de gevoeligheid van deze prescaler bij 20 MHz on- geveer 150 mV. Eventueel kan het frekwentiebereik van de prescaler nog worden vergroot tot voorbij de 60 MHz door voor IC12 een 74F90 te gebrui- ken. De 10-prescaler zit wat inge- wikkelder in elkaar (zie figuur 9). Het signaal passeert eerst een tweetraps breedband- voorvers...
