jaar in, jaar uit

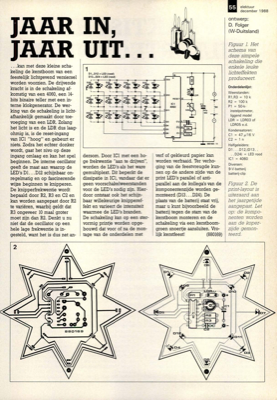

JAAR JAAR ...kan met deze kleine scha- keling de kerstboom van een feestelijk lichtgevend versiersel worden voorzien. De drijvende kracht is in de schakeling af- komstig van een 4060, een 14- bits binaire teller met een in- terne klokgenerator. De wer- king van de schakeling is licht- afhankelijk gemaakt door toe- voeging van een LDR. Zolang het licht is en de LDR dus laag- ohmig is, is de reset-ingang van IC1 "hoog" en gebeurt er niets. Zodra het echter donker wordt, gaat het nivo op deze ingang omlaag en kan het spel beginnen. De interne oscillator geeft de maat aan waarop de LED"s Dl ...D12 schijnbaar on- regelmatig en op fascinerende wijze beginnen te knipperen. De knipperfrekwentie wordt bepaald door R2, R3 en C2 en kan worden aangepast door R2 te variëren, waarbij geldt dat R3 ongeveer 10 maal groter moet zijn dan R2. Denkt u nu niet dat de oscillator op een hele lage frekwentie is in- gesteld, want het is dus net an- IN, UIT.. 1 r D1I3L D4 DL D3 DI4" D2 D13 D7 elektuur de...
