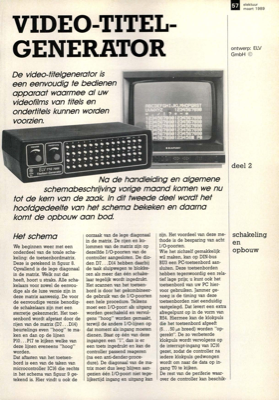

VIDEO-TITEL- GENERATOR De video-titelgenerator is een eenvoudig te bedienen apparaat waarmee al uw videofilms van titels en ondertitels kunnen worden voorzien. Na de handleiding en algemene schemabeschrijving vorige maand komen we nu tot de kern van de zaak In dit tweede deel wordt het hoofdgedeelte van het schema bekeken en daarna komt de opbouw aan bod. elektuur maart 1989 ontwerp: ELV GmbH C) Het schema We beginnen weer met een onderdeel van de totale scha- keling: de toetsenbordmatrix. Deze is getekend in figuur 8. Opvallend is de lege diagonaal in de matrix. Welk nut dat heeft, hoort u straks. Alle scha- kelaars voor zowel de eenvou- dige als de luxe versie zijn in deze matrix aanwezig. De voor de eenvoudige versie benodig- de schakelaars zijn met een sterretje gekenmerkt. Het toet- senbord wordt afgetast door de rijen van de matrix (D7...D14) beurtelings even "hoog" te ma- ken en dan op de lijnen P10 ...P17 te kijken welke van deze lijnen eveneens "hoog" worden. Dat aftasten...
