praktische filtertechniek (6) - Butterworth-filters

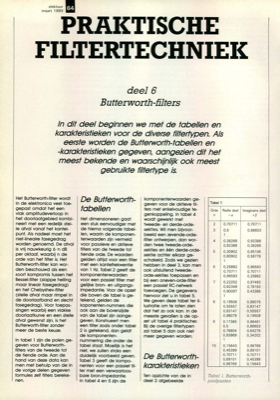

elektuur 64 maart 1989 PRAKTISCHE FILTERTECHNIEK Het Butterworth-filter wordt in de elektronica veel toe- gepast omdat het een vlak amplitudeverloop in het doorlaatgebied kombi- neert met een redelijk stei- le afval vanaf het kantel- punt. Als nadeel moet het niet-lineaire fasegedrag worden genoemd. De afval is vrij nauwkeurig 6.n dB per oktaaf, waarbij n de orde van het filter is. Het Butterworth-filter kan wor- den beschouwd als een soort kompromis tussen het Bessel-filter (slappe helling maar lineair fasegedrag) en het Chebyshev-filter (steile afval maar rimpel in de doorlaatband en slecht fasegedrag). Voor toepas- singen waarbij een vlakke doorlaatkurve en een steile afval gewenst zijn, is het Butterworth-filter zonder meer de beste keuze. In tabel 1 zijn de polen ge- geven voor Butterworth- filters van de tweede tot de tiende orde. Aan de hand van deze data kan men met behulp van de in de vorige delen gegeven formules zelf filters bereke- nen. De Butterworth- tabellen Het dim...
