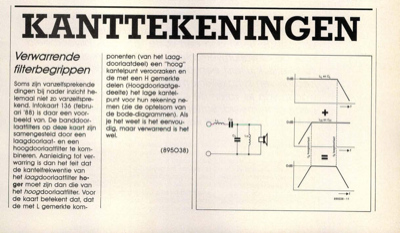

KANTTEKENINGEN Verwarrende filterbegrippen Soms zijn vanzelfsprekende dingen bij nader inzicht he- lemaal niet zo vanzelfspre- kend. Infokaart 136 (febru- ari "88) is daar een voor- beeld van. De banddoor- laatfilters op deze kaart zijn samengesteld door een laagdoorlaat- en een hoogdoorlaatfilter te kom- bineren. Aanleiding tot ver- warring is dan het feit dat de kantelfrekwentie van het /aagdoorlaatfilter ho- ger moet zijn dan die van het hoogdoorlaatfilter. Voor de kaart betekent dat, dat de met L gemerkte kom- ponenten (van het Laag- doorlaatdeel) een "hoog" kantelpunt veroorzaken en de met een H gemerkte delen (Hoogdoorlaatge- deelte) het lage kantel- punt voor hun rekening ne- men (zie de optelsom van de bode-diagrammen). Als je het weet is het eenvou- dig, maar verwarrend is het wel. (895038)
