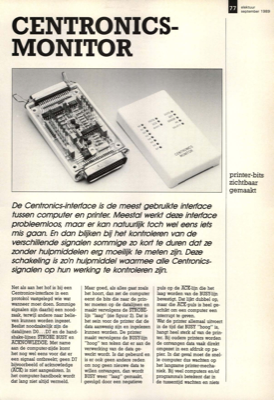

Centronics-monitor - printer-bits zichtbaar gemaakt

CENTRONICS- MONITOR De Centronics-interface is de meest gebruikte interface tussen computer en printer. Meestal werkt deze interface probleemloos, maar er kan natuurlijk toch wel eens iets mis gaan. En dan blijken bij het kontroleren van de verschillende signalen sommige zo kort te duren dat ze zonder hulpmiddelen erg moeilijk te meten zijn. Deze schakeling is zo"n hulpmiddel waarmee alle Centronics- signalen op hun werking te kontroleren zijn. Net als aan het hof is bij een Centronics-interface in een protokol vastgelegd wie wat wanneer moet doen. Sommige signalen zijn daarbij een nood- zaak, terwijl andere naar belie- ven kunnen worden ingezet. Beslist noodzakelijk zijn de datalijnen DO...D7 en de hand- shake-lijnen STROBE BUSY en ACKNOWLEDGE. Met name aan de computer-zijde komt het nog wel eens voor dat er een signaal ontbreekt; geen D7 bijvoorbeeld of acknowledge (ACK) is niet aangesloten. In het computer-handboek wordt dat lang niet altijd vermeld. Maar goed, als alles gaat z...
