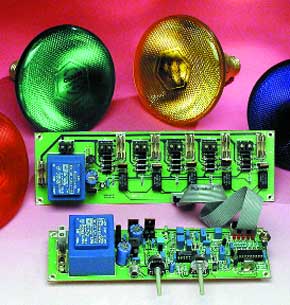

Lichtshow
Microprocessor-gestuurde lichteffecten
Het gebruik van lichteffecten in combinatie met muziek is tegenwoordig bijzonder populair. Daar kan Elektuur natuurlijk niet bij achterblijven. Dit ontwerp maakt gebruik van een PIC16F84 en biedt naast lichtorgel- en looplicht-modi ook nog `beat-detectie'.Wie herinnert zich niet de looplichtschakelingen met de 4017, een digitale tienteller waarvan met een geschikt kloksignaal één voor één de uitgangspennen hoog worden. En wat dacht u van het klassieke lichtorgel, drie lampen die ieder met een ander gedeelte van het audiospectrum meeknipperen? Dat waren lichtshows in hun meest elementaire vorm. In het tijdperk van de microprocessor moet het echter allemaal sneller, beter en multifunctioneler. Dat is dan ook precies wat de hier gepresenteerde schakeling doet.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
besturingsprint
Weerstanden:
R1,R5,R11,R16,R20,R24,R26,R27 = 100 k
R2 = 22 k
R3,R7,R10,R22 = 10 k
R4 = 330 k
R6,R12 = 1 M
R8,R15,R19,R23,R25 = 47 k
R9,R14,R21,R34 = 1 k
R13 = 220 k
R17 = 470
R18 = 1k5
R28 = 10
R29…R33 = 680
P1 = 47 k lin. mono
P2 = 22 k lin. mono
Condensatoren:
C1 = 1 µ/63 V radiaal
C2,C3,C7,C13…C15 = 1µ MKT, steek 5/7,5 mm
C4 = 68 n
C5 = 1µ5 MKT, steek 5/7,5 mm
C6,C8,C18…C21,C23,C24,C27,C28 = 100 n
C9,C10 = 2µ2 MKT, steek 5/7,5 mm
C11 = 470 n
C12 = 47 n
C16,C17 = 47 p
C22,C25,C26 = 4µ7/63 V radiaal
C29,C30 = 1000 µ/25 V radiaal
Halfgeleiders:
D1…D4 = 1N4148
D5…D9 = rode LED
D10 = high-efficiency-LED, groen
B1 = B80C1500, rechthoekig
T1…T4 = BC547B
T5 = BF256C
IC1 = LM324
IC2 = geprogr. PIC16F84-10/P (EPS 000107-41)
IC3 = 7805
IC4 = 7812
IC5 = 7908
Diversen:
K1 = cinchbus voor printmontage (bijv. Monacor T-709G)
K2 = 14-polige boxheader
K3 = 2-polige printkroonsteen, steek 7,5 mm
S1 = enkelpolige schakelaar, 1 x maak
X1 = kristal 4,096 MHz
Tr1 = nettrafo 2 x 15 V/8 VA (bijv. Monacor VTR8215)
F1 = 100 mAT + printzekeringhouder
lampenprint
Weerstanden:
R1…R5 = 10 k
R6…R10 = 1 k
Condensatoren:
C1,C3 = 100 n
C2 = 4µ7/63 V radiaal
C4 = 1000 µ/25 V radiaal
Halfgeleiders:
D1…D20 = 1N5408
B1 = B80C1500 recht
IC1…IC5 = CNY65
IC6 = 7812
Diversen:
K1…K6 = 2-polige printkroonsteen, steek 7,5 mm
K7 = 14-polige boxheader
La1…La5 = 220-V-lamp + voet
Thr1…Thr5 = TIC106M
Tr1 = nettrafo 15 V/4VA (bijv. Monacor VTR4115)
F1…F5 = 1 AT + printzekeringhouder
F6 = 100 mAT + printzekeringhouder
print EPS 000117-1
software: EPS 000107-11
Weerstanden:
R1,R5,R11,R16,R20,R24,R26,R27 = 100 k
R2 = 22 k
R3,R7,R10,R22 = 10 k
R4 = 330 k
R6,R12 = 1 M
R8,R15,R19,R23,R25 = 47 k
R9,R14,R21,R34 = 1 k
R13 = 220 k
R17 = 470
R18 = 1k5
R28 = 10
R29…R33 = 680
P1 = 47 k lin. mono
P2 = 22 k lin. mono
Condensatoren:
C1 = 1 µ/63 V radiaal
C2,C3,C7,C13…C15 = 1µ MKT, steek 5/7,5 mm
C4 = 68 n
C5 = 1µ5 MKT, steek 5/7,5 mm
C6,C8,C18…C21,C23,C24,C27,C28 = 100 n
C9,C10 = 2µ2 MKT, steek 5/7,5 mm
C11 = 470 n
C12 = 47 n
C16,C17 = 47 p
C22,C25,C26 = 4µ7/63 V radiaal
C29,C30 = 1000 µ/25 V radiaal
Halfgeleiders:
D1…D4 = 1N4148
D5…D9 = rode LED
D10 = high-efficiency-LED, groen
B1 = B80C1500, rechthoekig
T1…T4 = BC547B
T5 = BF256C
IC1 = LM324
IC2 = geprogr. PIC16F84-10/P (EPS 000107-41)
IC3 = 7805
IC4 = 7812
IC5 = 7908
Diversen:
K1 = cinchbus voor printmontage (bijv. Monacor T-709G)
K2 = 14-polige boxheader
K3 = 2-polige printkroonsteen, steek 7,5 mm
S1 = enkelpolige schakelaar, 1 x maak
X1 = kristal 4,096 MHz
Tr1 = nettrafo 2 x 15 V/8 VA (bijv. Monacor VTR8215)
F1 = 100 mAT + printzekeringhouder
lampenprint
Weerstanden:
R1…R5 = 10 k
R6…R10 = 1 k
Condensatoren:
C1,C3 = 100 n
C2 = 4µ7/63 V radiaal
C4 = 1000 µ/25 V radiaal
Halfgeleiders:
D1…D20 = 1N5408
B1 = B80C1500 recht
IC1…IC5 = CNY65
IC6 = 7812
Diversen:
K1…K6 = 2-polige printkroonsteen, steek 7,5 mm
K7 = 14-polige boxheader
La1…La5 = 220-V-lamp + voet
Thr1…Thr5 = TIC106M
Tr1 = nettrafo 15 V/4VA (bijv. Monacor VTR4115)
F1…F5 = 1 AT + printzekeringhouder
F6 = 100 mAT + printzekeringhouder
print EPS 000117-1
software: EPS 000107-11
