Tube Box
Diodes voor het echte buizengeluid

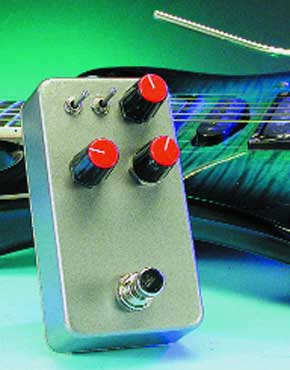

De Tube Box geeft aan een versterker met halfgeleiders het karakteristieke buizengeluid, dat zo typerend is voor echte gitaarversterkers.Professionele gitaarversterkers met buizen, die op het podium of in de studio worden gebruikt, krijgen hun karakteristieke geluid door het zogeheten clippen (vastlopen) van de buizen bij oversturing. Wat bij een versterker met halfgeleiders vreselijk klinkt (en zelfs het doodvonnis daarvan kan betekenen), is voor een buizenversterker standaardbedrijf. Maar wel met een nadeel: Om een buizenversterker te oversturen moet de volumeknop helemaal open worden gedraaid. Dat kan voor de andere leden van de band (of de buren) tamelijk zenuwslopend zijn.Met de hier beschreven tube box, die tussen de gitaar en de versterker wordt opgenomen, is dat niet nodig. Het kleine apparaat wekt de gewenste vervorming op in het ingangssignaal van de versterker. Voor de instelling bezit de tube box een paar potmeters en twee schakelaars, die zeer effectief zijn en opmerkelijk veel instellingsmogelijkheden geven. De vervormer is daardoor voor vrijwel het hele scala aan gitaarmuziek geschikt, van de ronde en warme blues tot krijsende heavy metal.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1 = 511 k
R2 = 680 k
R3 = 6k8
R4 = 15 k
R5 = 1k2
R6 = 1 k
R7,R8,R10 = 8k2
R9,R29,R34,R35 = 2k2
R11 = 1k8
R12 = 470 k
R13 = 3k3
R14 = 100
R15,R26,R31 = 33 k
R16 = 220 k
R17,R21,R23 = 47 k
R18 = 91 k
R19,R20 = 43 k
R22 = 100 k
R24 = 22 k
R25,R33 = 68 k
R27 = 470
R28 = 180 k
R30 = 10 k
R32 = 5k1
P1,P2 = potmeter 100 k log
P3 = stereo-potmeter 2 x 50 k log
Condensatoren:
C1,C17,C24...C26 = 100 n
C2,C3,C13,C14 = 47 n
C4,C5,C29,C30 = 10 µ/16 V radiaal
C6 = 33 n
C7,C11 = 470 p
C8,C9 = 1 µ/16 V radiaal
C10 = 2µ2/16 V radiaal
C12 = 560 p
C15 = 3n3
C16,C27,C28 = 4n7
C18 = 100 p
C19 = 39 n
C20 = 22 n
C21 = 220 p
C22 = 22 µ/16 V radiaal
C23,C29,C30 = 10 µF/16 V radiaal
Halfgeleiders:
D1...D4 = 1N4148
D5,D6 = LED rood
IC1...IC3 = TL072-CP*
Diversen:
K1,K2 = klinkstekerbus 6,35 mm, voor chassismontage*
K3 = printpen
S1 = tuimelschakelaar 1 x wissel
S2 = tuimelschakelaar 2 x wissel
S3 = voetschakelaar FS-40 (Monacor 01.0260)
kastje Hammond 1590B*
R1 = 511 k
R2 = 680 k
R3 = 6k8
R4 = 15 k
R5 = 1k2
R6 = 1 k
R7,R8,R10 = 8k2
R9,R29,R34,R35 = 2k2
R11 = 1k8
R12 = 470 k
R13 = 3k3
R14 = 100
R15,R26,R31 = 33 k
R16 = 220 k
R17,R21,R23 = 47 k
R18 = 91 k
R19,R20 = 43 k
R22 = 100 k
R24 = 22 k
R25,R33 = 68 k
R27 = 470
R28 = 180 k
R30 = 10 k
R32 = 5k1
P1,P2 = potmeter 100 k log
P3 = stereo-potmeter 2 x 50 k log
Condensatoren:
C1,C17,C24...C26 = 100 n
C2,C3,C13,C14 = 47 n
C4,C5,C29,C30 = 10 µ/16 V radiaal
C6 = 33 n
C7,C11 = 470 p
C8,C9 = 1 µ/16 V radiaal
C10 = 2µ2/16 V radiaal
C12 = 560 p
C15 = 3n3
C16,C27,C28 = 4n7
C18 = 100 p
C19 = 39 n
C20 = 22 n
C21 = 220 p
C22 = 22 µ/16 V radiaal
C23,C29,C30 = 10 µF/16 V radiaal
Halfgeleiders:
D1...D4 = 1N4148
D5,D6 = LED rood
IC1...IC3 = TL072-CP*
Diversen:
K1,K2 = klinkstekerbus 6,35 mm, voor chassismontage*
K3 = printpen
S1 = tuimelschakelaar 1 x wissel
S2 = tuimelschakelaar 2 x wissel
S3 = voetschakelaar FS-40 (Monacor 01.0260)
kastje Hammond 1590B*
