AVRee-ontwikkelsysteem
met de AT90S2313

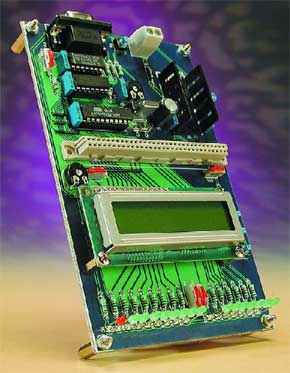

Na eerdere publicaties van het 89S8252 flash-board in december 2001 en het PICee-ontwikkelsysteem in februari 2002 is het dit keer de beurt aan de AT90S2313. Ook bij dit ontwerp gaat het om een complete single-board computer die zich behalve voor educatief gebruik ook prima leent voor algemene toepassingen.
Het ontwikkelsysteem dat in dit artikel wordt gepresenteerd, lijkt als twee druppels water op het PICee-board. Dat is om twee redenen niet zo verwonderlijk. Op de eerste plaats beschikt de AT90S2313 net zoals de PIC16F84 over twee voedingsaansluitingen, een reset-pen, twee aansluitingen voor het oscillatorcircuit en een aantal poortpennen waar allerlei externe hardware aan gekoppeld kan worden. Dit ontwikkelbord beschikt daarom net zoals zijn voorganger over een aantal LED’s om tijdens het ontwikkelen van software de toestand van de poortpennen te kunnen visualiseren, een aantal druktoetsen, een connector voor de aansluiting van een standaard alfanumerieke LCD-module en een connector voor aansluiting van externe hardware. Bovendien is deze schakeling net zoals het PICee-board het geesteskind van studenten van de Ludwig-Geissler-school in Hanau (Duitsland), geen wonder dat het succes van het eerdere ontwikkelsysteem een vergelijkbaar resultaat heeft opgeleverd.
Het ontwikkelsysteem dat in dit artikel wordt gepresenteerd, lijkt als twee druppels water op het PICee-board. Dat is om twee redenen niet zo verwonderlijk. Op de eerste plaats beschikt de AT90S2313 net zoals de PIC16F84 over twee voedingsaansluitingen, een reset-pen, twee aansluitingen voor het oscillatorcircuit en een aantal poortpennen waar allerlei externe hardware aan gekoppeld kan worden. Dit ontwikkelbord beschikt daarom net zoals zijn voorganger over een aantal LED’s om tijdens het ontwikkelen van software de toestand van de poortpennen te kunnen visualiseren, een aantal druktoetsen, een connector voor de aansluiting van een standaard alfanumerieke LCD-module en een connector voor aansluiting van externe hardware. Bovendien is deze schakeling net zoals het PICee-board het geesteskind van studenten van de Ludwig-Geissler-school in Hanau (Duitsland), geen wonder dat het succes van het eerdere ontwikkelsysteem een vergelijkbaar resultaat heeft opgeleverd.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1,R15...R29 = 1k5
R2...R5 = 10 k
R6,R11,R13,R14 = 4k7
R7,R30,R31 = 470
R10 = 33
R12 = 270
P1 = 1 M instel
P2 = 10 k instel
Condensatoren:
C1...C3,C8...C11 = 100 n
C4,C5 = 33 p
C6 = 220 µ/25 V radiaal
C7 = 47 µ/16 V radiaal
Halfgeleiders:
D1 = 1N4001
D2...D5 = 1N4148
D6 = gele LED
D7...D10,D15...D21 = groene LED
D11...D14 = rode LED
IC1 = 7805
IC2 = AT90S2313
IC3 = 74HCT14
IC4 = 74HCT125
Diversen:
K1 = 2-polige printkroonsteen, steek 5 mm
K2 = female DIN41612-connector, model B (Conrad best.nr. 741582)
K3 = 9-polige female sub-D-connector, haaks, voor printmontage
K4 = 16-polige SIL-header
S1,S2,S4,S8...S10 = jumper of schakelaar Hartmann SX254 (Conrad 708062)
S3,S5...S7 = miniatuur druktoets (Conrad 700460)
X1 = kristal 4...10 MHz met voetje (zie tekst)
koelplaatje ICK35 voor IC1
LCD 2 x 16 karakters, bijv. Displaytech 162
R1,R15...R29 = 1k5
R2...R5 = 10 k
R6,R11,R13,R14 = 4k7
R7,R30,R31 = 470
R10 = 33
R12 = 270
P1 = 1 M instel
P2 = 10 k instel
Condensatoren:
C1...C3,C8...C11 = 100 n
C4,C5 = 33 p
C6 = 220 µ/25 V radiaal
C7 = 47 µ/16 V radiaal
Halfgeleiders:
D1 = 1N4001
D2...D5 = 1N4148
D6 = gele LED
D7...D10,D15...D21 = groene LED
D11...D14 = rode LED
IC1 = 7805
IC2 = AT90S2313
IC3 = 74HCT14
IC4 = 74HCT125
Diversen:
K1 = 2-polige printkroonsteen, steek 5 mm
K2 = female DIN41612-connector, model B (Conrad best.nr. 741582)
K3 = 9-polige female sub-D-connector, haaks, voor printmontage
K4 = 16-polige SIL-header
S1,S2,S4,S8...S10 = jumper of schakelaar Hartmann SX254 (Conrad 708062)
S3,S5...S7 = miniatuur druktoets (Conrad 700460)
X1 = kristal 4...10 MHz met voetje (zie tekst)
koelplaatje ICK35 voor IC1
LCD 2 x 16 karakters, bijv. Displaytech 162
