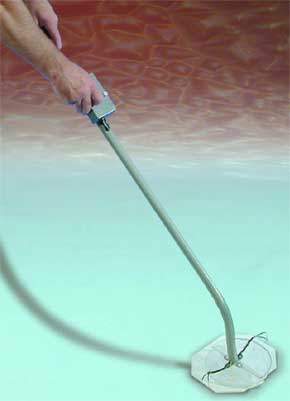

Kleine metaaldetector
Een goedkope schatgraver
Dit ontwerp is waarschijnlijk de eenvoudigste IB (inductie-balans) metaaldetector die helemaal met standaardonderdelen kan worden opgebouwd. De IB-methode voor het opsporen van metaal heeft een goed doordringingsvermogen en onderscheidt duidelijk tussen ijzerhoudende en niet-ijzerhoudende metalen.
Weliswaar zijn metaaldetectors gewoon te koop en zijn ze tegenwoordig ook best betaalbaar, maar juist dit is een onderwerp waar een elektronica-hobbyist nu eens heerlijk mee kan knutselen voor weinig geld. Dit artikel beschrijft een metaaldetector die weinig kost en leuk is om te bouwen. Als hij zorgvuldig wordt gebouwd en afgeregeld, kan zonder problemen een kleine koperen munt met een diameter van 15 mm op een luchtafstand van 70 mm, of een 25 mm koperen munt op 120 mm worden gedetecteerd. Met wat moeite is detectie mogelijk op afstanden die ruim een kwart groter zijn. De gevoeligheid voor in de grond begraven munten hangt natuurlijk af van de bodemgesteldheid, droog zand is heel gunstig en klei de slechtste 'tussenstof' tussen de schat en de zoekschijf.
Weliswaar zijn metaaldetectors gewoon te koop en zijn ze tegenwoordig ook best betaalbaar, maar juist dit is een onderwerp waar een elektronica-hobbyist nu eens heerlijk mee kan knutselen voor weinig geld. Dit artikel beschrijft een metaaldetector die weinig kost en leuk is om te bouwen. Als hij zorgvuldig wordt gebouwd en afgeregeld, kan zonder problemen een kleine koperen munt met een diameter van 15 mm op een luchtafstand van 70 mm, of een 25 mm koperen munt op 120 mm worden gedetecteerd. Met wat moeite is detectie mogelijk op afstanden die ruim een kwart groter zijn. De gevoeligheid voor in de grond begraven munten hangt natuurlijk af van de bodemgesteldheid, droog zand is heel gunstig en klei de slechtste 'tussenstof' tussen de schat en de zoekschijf.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
Hoewel schema en print van deze schakeling verder in orde zijn, is met de nummering van de IC's het een en ander misgegaan:
- Wat op de print IC1 wordt genoemd, is in het schema en onderdelenlijst IC4, een LM317 dus.
- IC2 op de print is in het schema en ondelenlijst IC1, een 555.
- IC4 op de print is in het schema en onderdelenlijst IC2, ook een 555.
- IC3 is correct vermeld.
- Wat op de print IC1 wordt genoemd, is in het schema en onderdelenlijst IC4, een LM317 dus.
- IC2 op de print is in het schema en ondelenlijst IC1, een 555.
- IC4 op de print is in het schema en onderdelenlijst IC2, ook een 555.
- IC3 is correct vermeld.
Onderdelenlijst
Weerstanden:
R1 = 2k7
R2 = 470
R3,R5,R6 = 100 k
R4 = 4k7
R7 = 1 k
R8,R9 = 100
P1 = 50 k potentiometer, lineair
P2 = 2k5 potentiometer, lineair
Condensatoren:
C1 = 100 µ/25 V radiaal
C2 = 47 µ/10 V radiaal
C3 = 10 n
C4,C6 = 10 µ/10 V radiaal
C5 = niet aanwezig
C7...C11 = 100 n
Halfgeleiders:
D1 = 1N4001
IC1,IC2 = 555C, TLC555, 7555 (CMOS)
IC3 = TL071 CP, TL081 CP
IC4 = LM317 (TO-220)
Diversen:
K1,K2 = 3-voudige printkroonsteen, steek 5 mm
BZ1 = passieve piëzo-buzzer
12-V-batterij of houder met 8 penlights
2 x 50 m geëmailleerd wikkeldraad, diam. 0,2...0,3 mm
behuizing: Bimbox 5004-14 of Hammond 1590B (109 x 58 x 25 mm)
5 m symmetrisch afgeschermd microfoonsnoer (2 getwiste draden met gemeenschappelijke afscherming)
R1 = 2k7
R2 = 470
R3,R5,R6 = 100 k
R4 = 4k7
R7 = 1 k
R8,R9 = 100
P1 = 50 k potentiometer, lineair
P2 = 2k5 potentiometer, lineair
Condensatoren:
C1 = 100 µ/25 V radiaal
C2 = 47 µ/10 V radiaal
C3 = 10 n
C4,C6 = 10 µ/10 V radiaal
C5 = niet aanwezig
C7...C11 = 100 n
Halfgeleiders:
D1 = 1N4001
IC1,IC2 = 555C, TLC555, 7555 (CMOS)
IC3 = TL071 CP, TL081 CP
IC4 = LM317 (TO-220)
Diversen:
K1,K2 = 3-voudige printkroonsteen, steek 5 mm
BZ1 = passieve piëzo-buzzer
12-V-batterij of houder met 8 penlights
2 x 50 m geëmailleerd wikkeldraad, diam. 0,2...0,3 mm
behuizing: Bimbox 5004-14 of Hammond 1590B (109 x 58 x 25 mm)
5 m symmetrisch afgeschermd microfoonsnoer (2 getwiste draden met gemeenschappelijke afscherming)
